Гидравлика
Гидрораспределители блочного исполнения различных проходных сечений для прессов с насосно-аккумуляторным приводом, в том числе:
-
Гидрораспределитель механизации (стола, выталкивателя, фиксатора и т. п.) Ду 25 с приводом от объемной передачи или от шагового электродвигателя. Число клапанов и их расположение зависит от количества вспомогательного оборудования и может быть доведено до 10 шт;
-
Главный гидрораспределитель Ду 50 для управления главным и возвратными цилиндрами с рукояткой управления;
-
Гидрораспределитель управления Ду 15.
Преимуществом наших гидрораспределителей является:
-
бесступенчатое регулирование скорости;
-
повышение производительности труда;
-
простота и удобство обслуживания.
Рукоятка управления главным распределителем пресса со ступенчатым регулированием скоростей ползуна соответсвующим включением конечных выключателей (типа ВБИ) обеспечивает:
-
Медленную скорость холостого хода вниз;
-
Быструю скорость холостого хода вниз;
-
Прессование на медленной скорости;
-
Прессование на средней скорости;
-
Прессование на максимальной скорости;
-
Медленную скорость возвратного хода;
-
Быструю скорость возвратного хода;
-
Остановку ползуна в любом положении («Стоп» рукоятка)

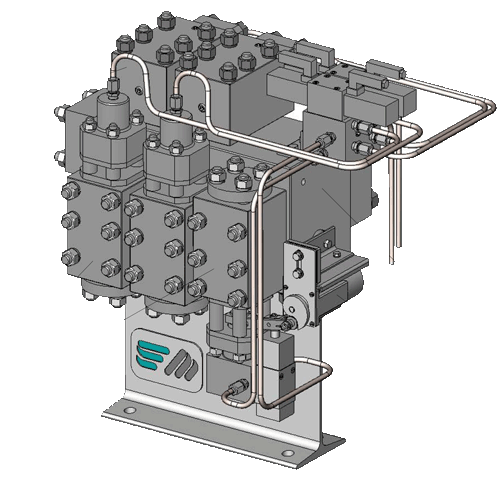

Гидрораспределитель механизации
Гидрораспределитель механизации Ду=25
4-х клапанный с приводом от шагового электродвигателя
Техническая характеристика:
1. Условный проход, мм 25
2. Количество клапанов, шт 4
3. Рабочая жидкость вода
4. Давление рабочее, МПа 32
5. Управление:
- рабочая жидкость масло
- давление управления, МПа 5
6. Управление клапана-дросселя:
- двигатель шаговый, тип А16К-(М)Ст569
- момент, Нм 1,66
7. Габариты, мм не более 600x500x700
8. Масса, кг не более 250

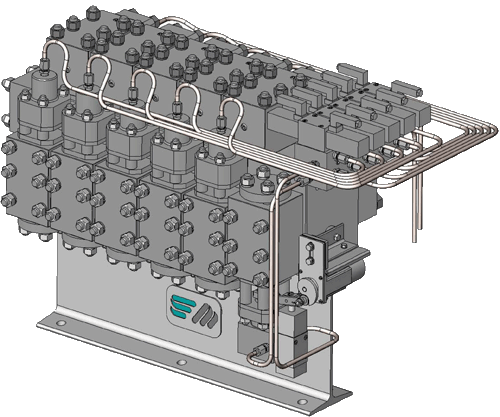

Гидрораспределитель Ду=25 10-ти клапанный с приводом от шагового электродвигателя
Техническая характеристика:
1. Условный проход, мм 25
2. Количество клапанов, шт 10
3. Рабочая жидкость вода
4. Давление рабочее, МПа 32
5. Управление:
- рабочая жидкость масло
- давление управления, МПа 5
6. Управление клапана-дросселя:
- двигатель шаговый, тип А16К-(М)Сг569
- момент, Нм 1,66
7. Габариты, мм не более 900x500x700
8. Масса, кг не более 470

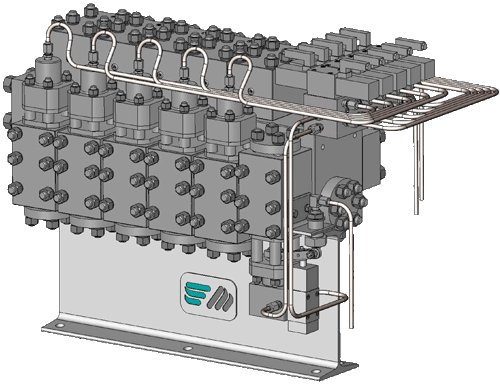

Гидрораспределитель механизации Ду=25 10-ти клапанный с приводом от объемной передачи
Технические характеристики
1. Условный проход, мм 25
2. Количество клапанов, шт 10
3. Рабочая жидкость вода
4. Давление рабочее, МПа 32
5. Управление:
- рабочая жидкость масло
- давление управления, МПа 5
6. Габариты, мм не более 900x700x500
7. Масса, кг не более 470

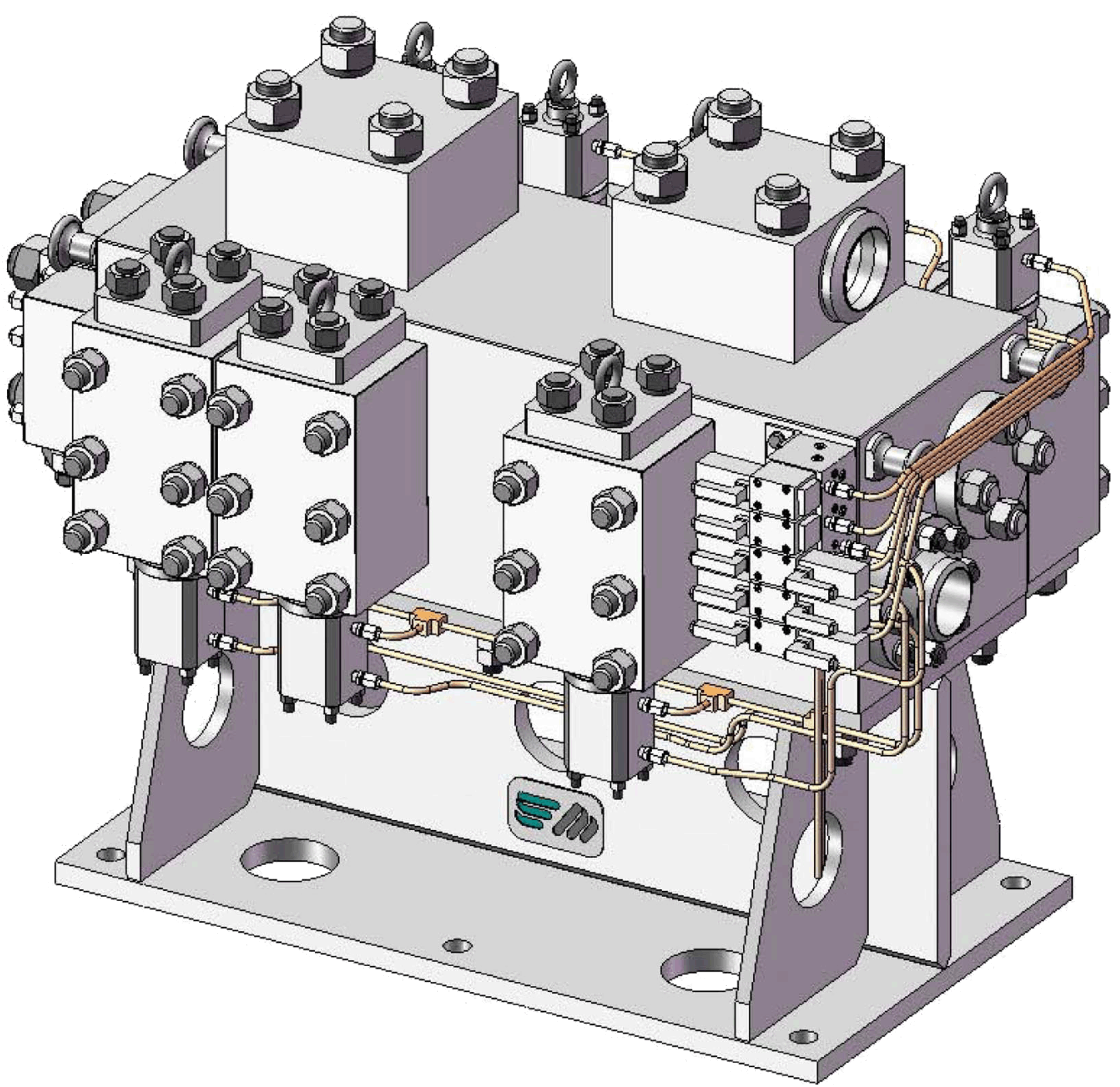

Главный гидрораспределитель Ду=50 для управления главным и возвратными цилиндрами пресса прокатной линии
Технические характеристики
1. Условный проход, мм 50
2. Количество клапанов, шт 8
3. Рабочая жидкость вода
4. Давление рабочее, МПа 32
5. Управление:
- рабочая жидкость масло
- давление управления, МПа 5
6. Габариты, мм не более 1400x1100x850
7. Масса, кг не более 2600

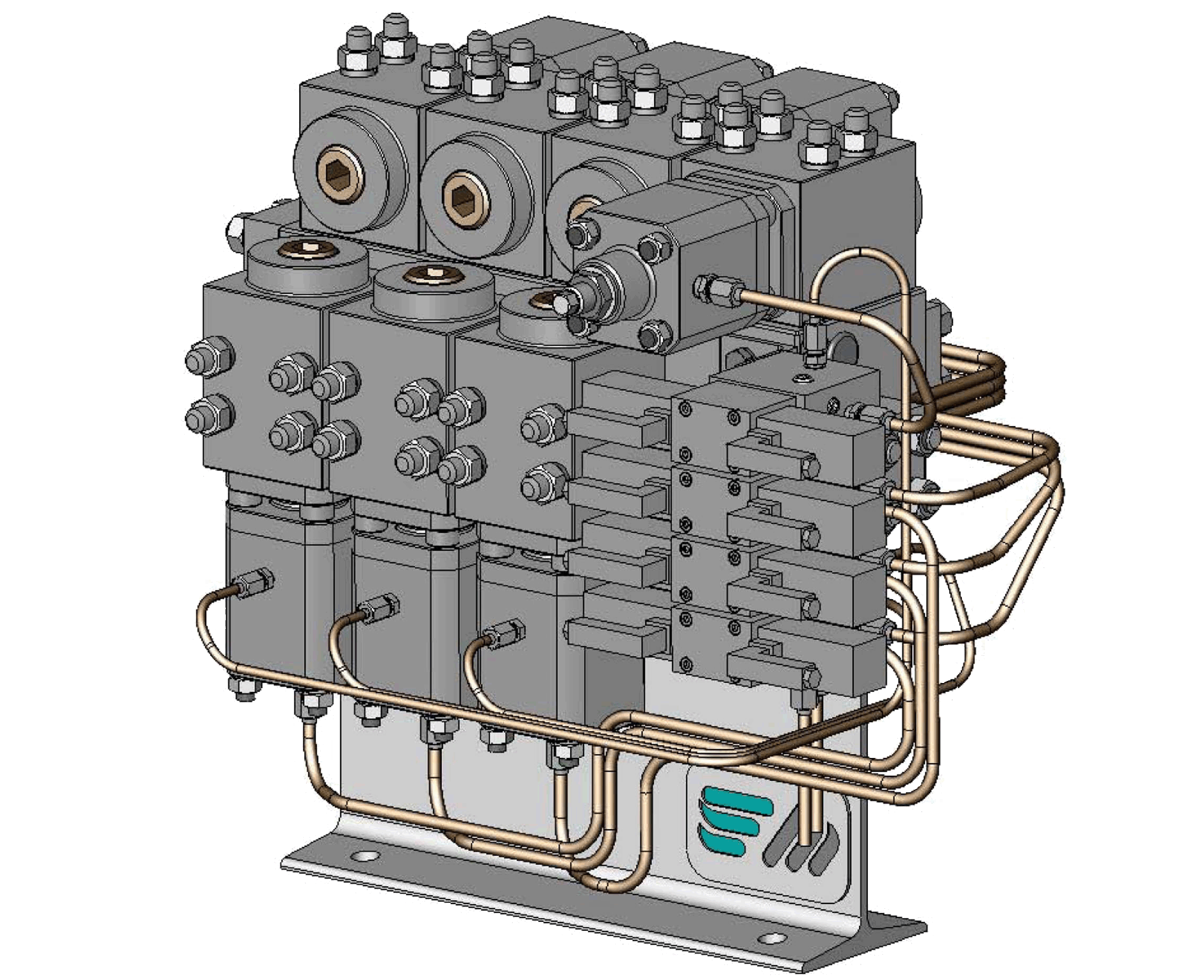

Распределитель 6-ти клапанный
Технические характеристики:
1. Условный проход, мм 15
2. Количество клапанов, шт 6
3. Рабочая жидкость вода
4. Давление рабочее, МПа 32
5. Управление:
- рабочая жидкость масло
- давление управления, МПа 5
6. Габариты, мм не более 650x560x450
7. Масса, кг не более 240

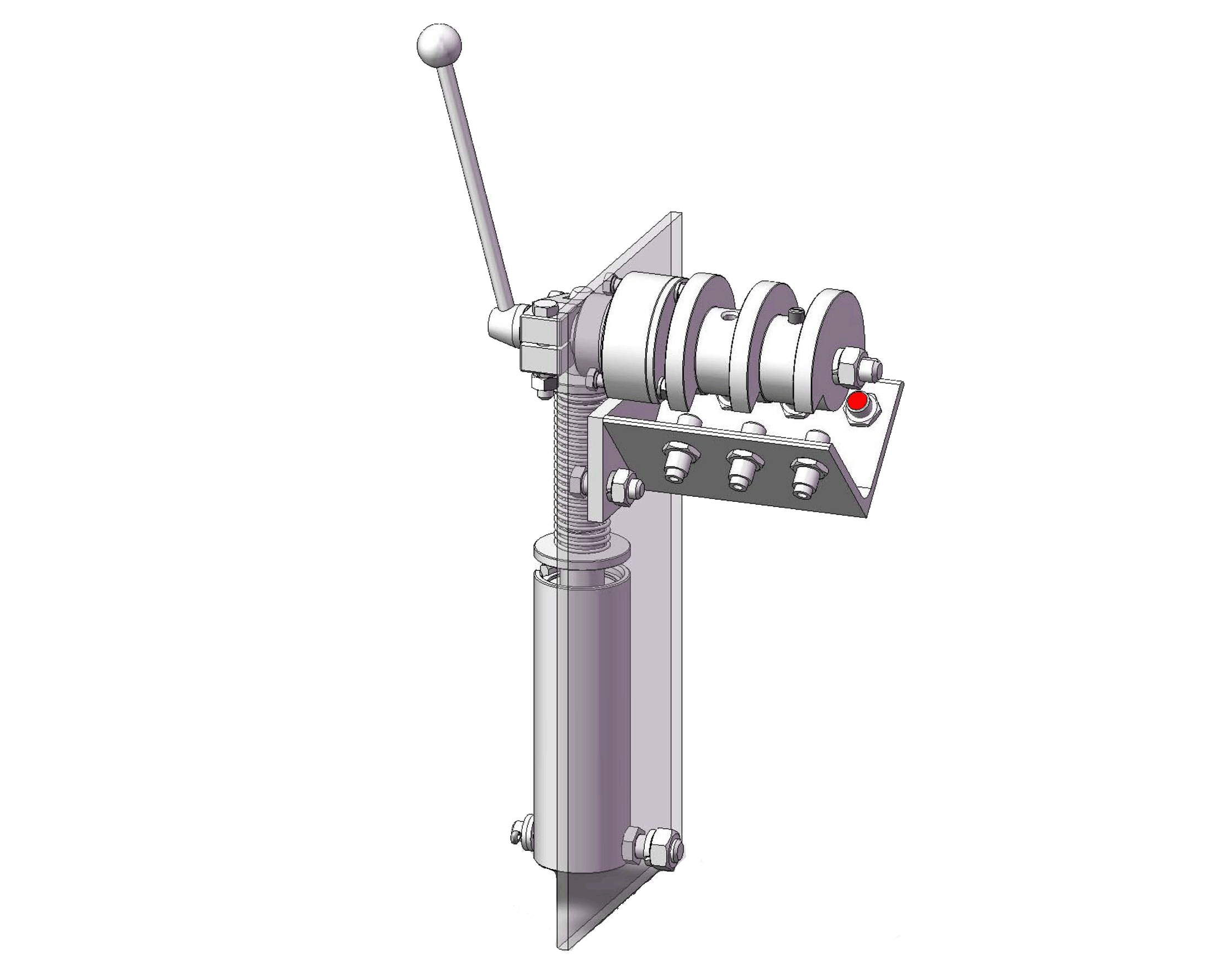

Рукоятка управления главным распределителем пресса
Рукоятка управления главным распределителем пресса со ступенчатым регулированием скоростей ползуна соответствующим включением конечных выключателей (типа ВБИ) обеспечивает:
1. Медленную скорость холостого хода вниз.
2. Быструю скорость холостого хода вниз;
3. Прессование на медленной скорости;
4. Прессование на средней скорости;
5. Прессование с максимальной скоростью;
6. Медленную скорость возвратного хода;
7. Быструю скорость возвратного хода;
